製品ラインナップ-ミニシリーズ
ミニシリーズ
あらゆる物流システム
生産システム省力化のパートナー
特徴
コンベヤ選定のスタンダード
小型ベルトコンベヤ「ミニシリーズ」は高精度アルミ押出材のフレームを使用し、搬送物の品種と用途に合わせて最適なコンベヤを選定できます。
豊富な機能と豊富なオプションを用意
汎用性の高いコンベヤが豊富にラインナップされています。また、オプション装置を多数用意しており、カタログ掲載機種の仕様を外れた搬送用途にも柔軟に対応できるようにしています。あらゆる業種の物流システム・生産システム省力化のパートナーとして皆様に愛され続けています。
ライン構成のメリット
ミニシリーズの標準型コンベヤと多彩なオプション装置を組合せて、「合流」、「切離し」、「反転」など簡易的な搬送ラインを創り出す事が可能です。搬送物、搬送環境、搬送用途に応じて、導入コストを押えた搬送システムをご提案します。
各タイプ・オプションの特長
VGタイプ：蛇行レスタイプ
ベルト裏側に溶着させたVサンが、ドライブプーリやテールローラ・トラフの凹部を走行。蛇行をしにくくさせてあります。コンベヤベルトの蛇行がとくに気になる場合にお選びください。
CFタイプ：上部水平タイプ
上部を水平にし、傾斜上昇から水平搬送、または水平搬送から傾斜下降搬送の2種走行を一台のコンベヤで可能にしました。角度は0°～30°に調整できます。
SD（2）タイプ：小型原動タイプ
モータを駆動プーリ部に設置し、原動部をコンパクト化したことにより、短機長対応が可能となりました。短機長が必要な場合や標準駆動部が長すぎるときにお使いください。
VTタイプ：Vトラフタイプ
ベルト両サイドのエッジ部の下にV型トラフを挟み込み、ベルトのエッジ部を持ち上げることでベルト搬送面を舟底型にしてあります。バラモノ・小物搬送に最適です。
RE：ローラエッジ
コンベヤ端部に小径ローラを付け、コンベヤの端部同士を接近させて設置することが可能です。小さな搬送物の乗り移りもスムーズです。
KE：ナイフエッジ
ベルトの先端をR（3mm）形状にし、トランスファ（乗り移り）をスムーズにした専用コンベヤです。乗り移りが困難な小物の搬送物に最適です。
SE：スライドエッジ
ベルトの先端をR（4.5mm）形状にし、かつ、ベルト搬送面より先端を傾斜させていますので、コンベヤにシュートを取付けた場合より安定した乗り移りができます。MMX2K、MMX3Kのみの対応となります。
ミニシリーズラインナップ
ベルトコンベヤ

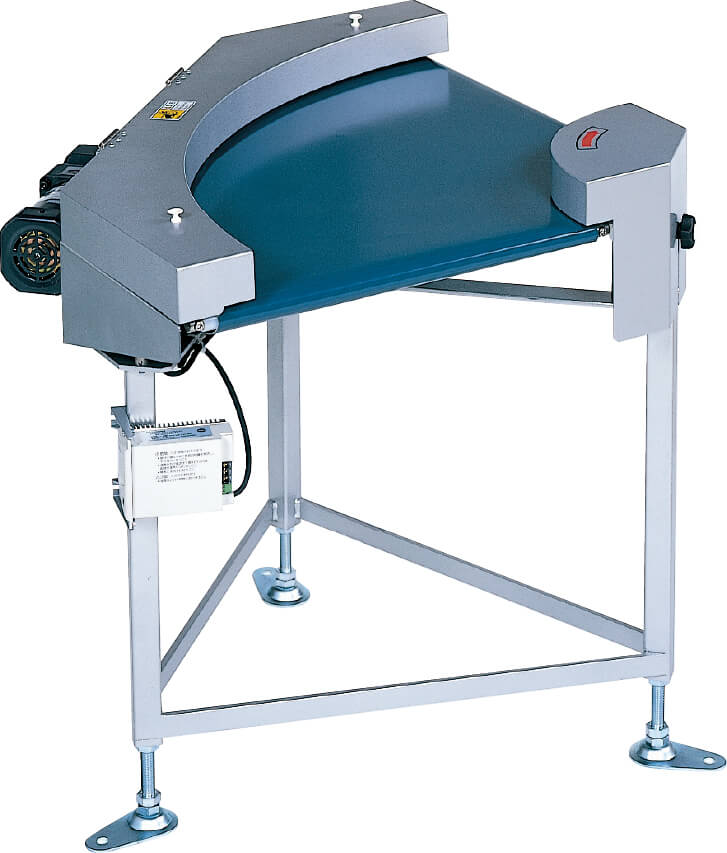

ミニシリーズのベルトコンベヤは36機種を揃え、機長25 cmから20 mまで、ベルト幅は30mm（CBX）から1400mm（MMW）までと幅広い対応ができます。また駆動方式はセンタドライブ型とヘッドドライブ型の2種類あります。タイプも蛇行レス、上部水平、小型原動、Vトラフ、ナイフエッジをラインナップ。水平、カーブ搬送、傾斜搬送など、さまざまな搬送物・搬送形態にきめ細かく対応しています。
駆動ローラコンベヤ
ミニシリーズのローラコンベヤはストレート搬送を4機種、カーブ搬送を1機種をラインナップしています。 ストレート搬送駆動ローラは樹脂製ローラのφ18とφ13、ステンレス製ローラのφ19があり、カーブコンベヤは樹脂製テーパローラを採用しています。 搬送特性はアキュームタイプと強制駆動タイプの2種類。また、駆動方式には平ベルトタイプと丸ベルトタイプを用意しています。
