FB3H
中荷重搬送対応ベルトコンベヤ
- 目安搬送質量
- 90 kg/台
- ベルト幅
- 300～1000 mm
- テールローラ
- φ114.3 mm（ドライブ）
- 呼称機長
- 80～1500 cm
FB3H
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
最大搬送質量100 kg・最大機長15 mまで可能な汎用食品搬送ヘッドドライブコンベヤです。
FB3H
- 本体組立図：ベルト幅600 mm以下、呼称機長250 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：ベルト幅600 mm以下、呼称機長250 cmを超え350 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：ベルト幅600 mm以下、呼称機長350 cmを超え1500 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：ベルト幅700 800 900 1000 mm、呼称機長250 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：ベルト幅700 800 900 1000 mm、呼称機長250 cmを超え350 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：ベルト幅700 800 900 1000 mm、呼称機長350 cmを超え1500 cm以下
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB3CH-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB3CH-HSA
-
- 図面
-
- 2D-CAD
FB3H

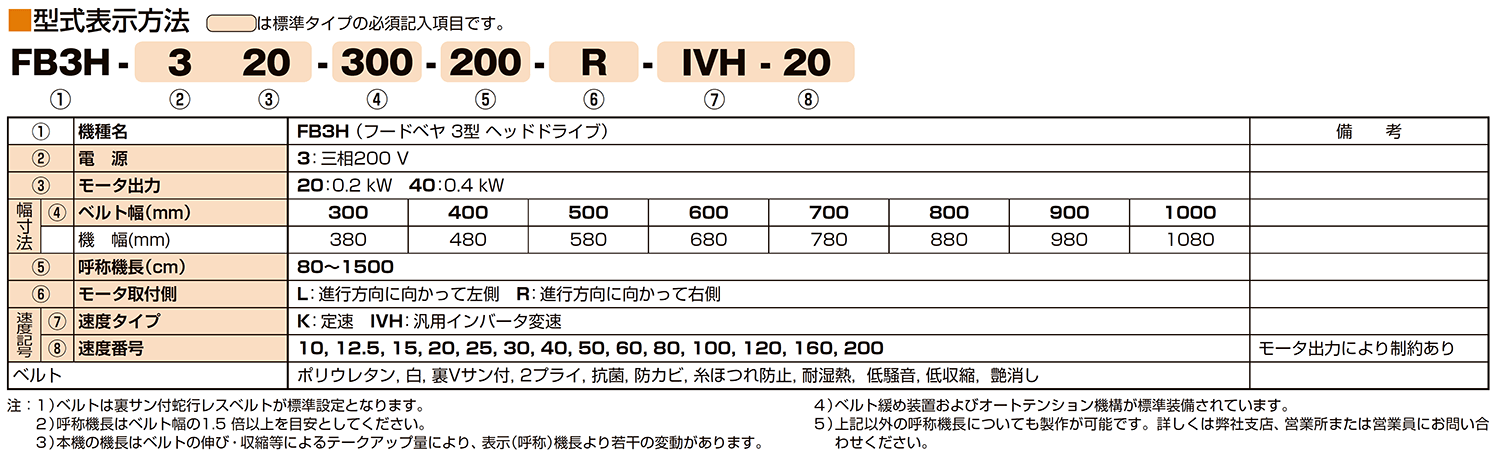

型式表示方法
■は標準タイプの必須記入事項です。
仕様
