FFBC3
簡易ベルト着脱カーブベルトコンベヤ
- 目安搬送質量
- 5 kg/台
- テールローラ
- φ20 mm（ストレートローラ）
- 呼びベルト幅
- 300～600 mm
- 角 度
- 45 °、 60 °、 90 °
FFBC3標準
標準タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
ワンタッチでベルト着脱可能。 コンベヤ本体が洗える“IP65 ”対応の防水性を持ち、テーブル、フレームが簡単に取外せるシンプルなユニット構造。 テールローラがφ20ストレートローラのため小さな搬送物でも乗り移りがスムーズです。
FFBC3標準

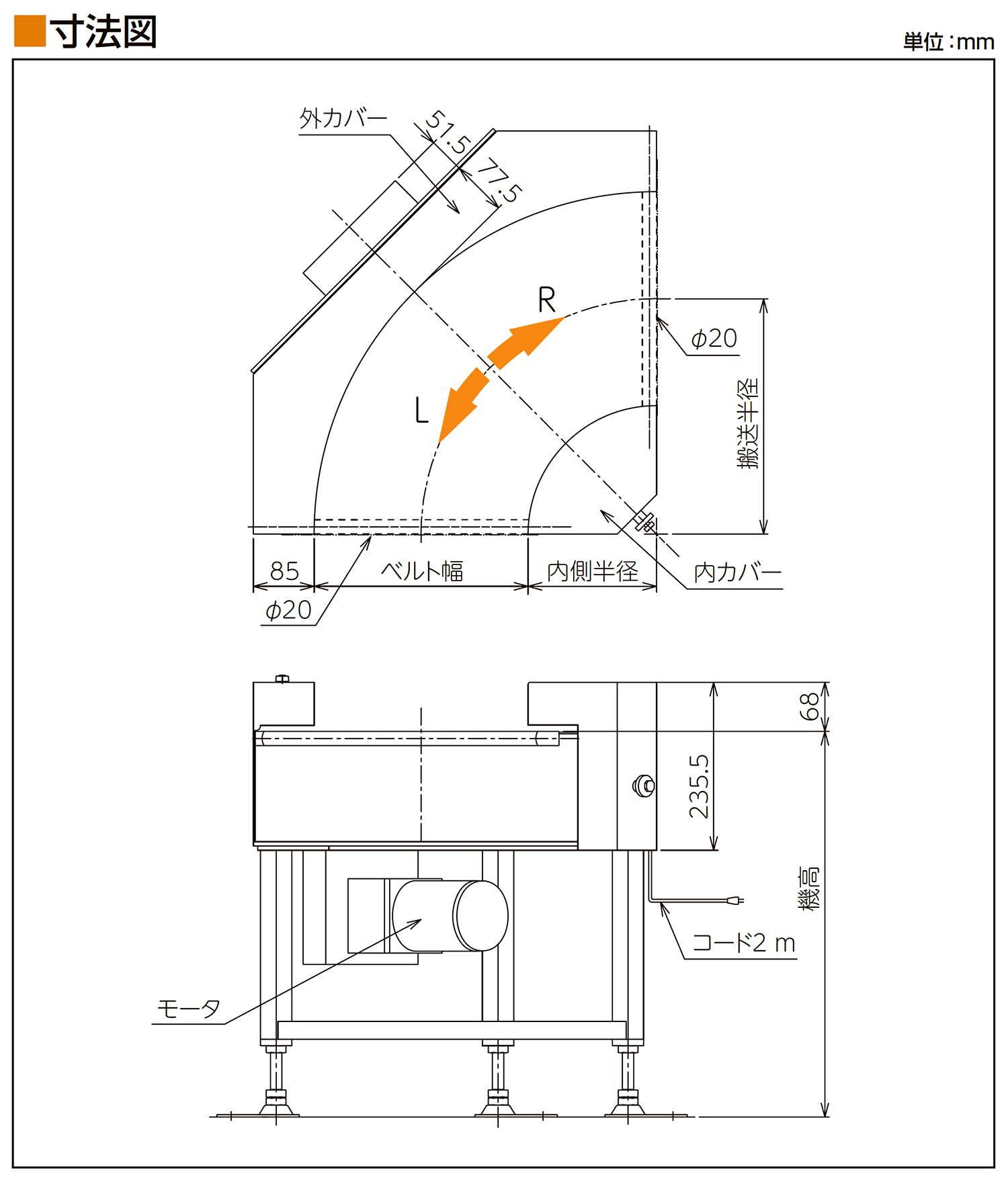

- 本体組立図：45°ベルト幅300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：45°ベルト幅400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：45°ベルト幅500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：45°ベルト幅600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：60°ベルト幅300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：60°ベルト幅400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：60°ベルト幅500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：60°ベルト幅600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°ベルト幅300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°ベルト幅400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°ベルト幅500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°ベルト幅600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°ベルト幅800 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：90°ベルト幅1000 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：90°ベルト幅1200 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：90°ベルト幅1400 mm
-
- 図面
-
- 2D-CAD
FFBC3標準
型式表示方法
■は標準タイプの必須記入事項です。
仕様
