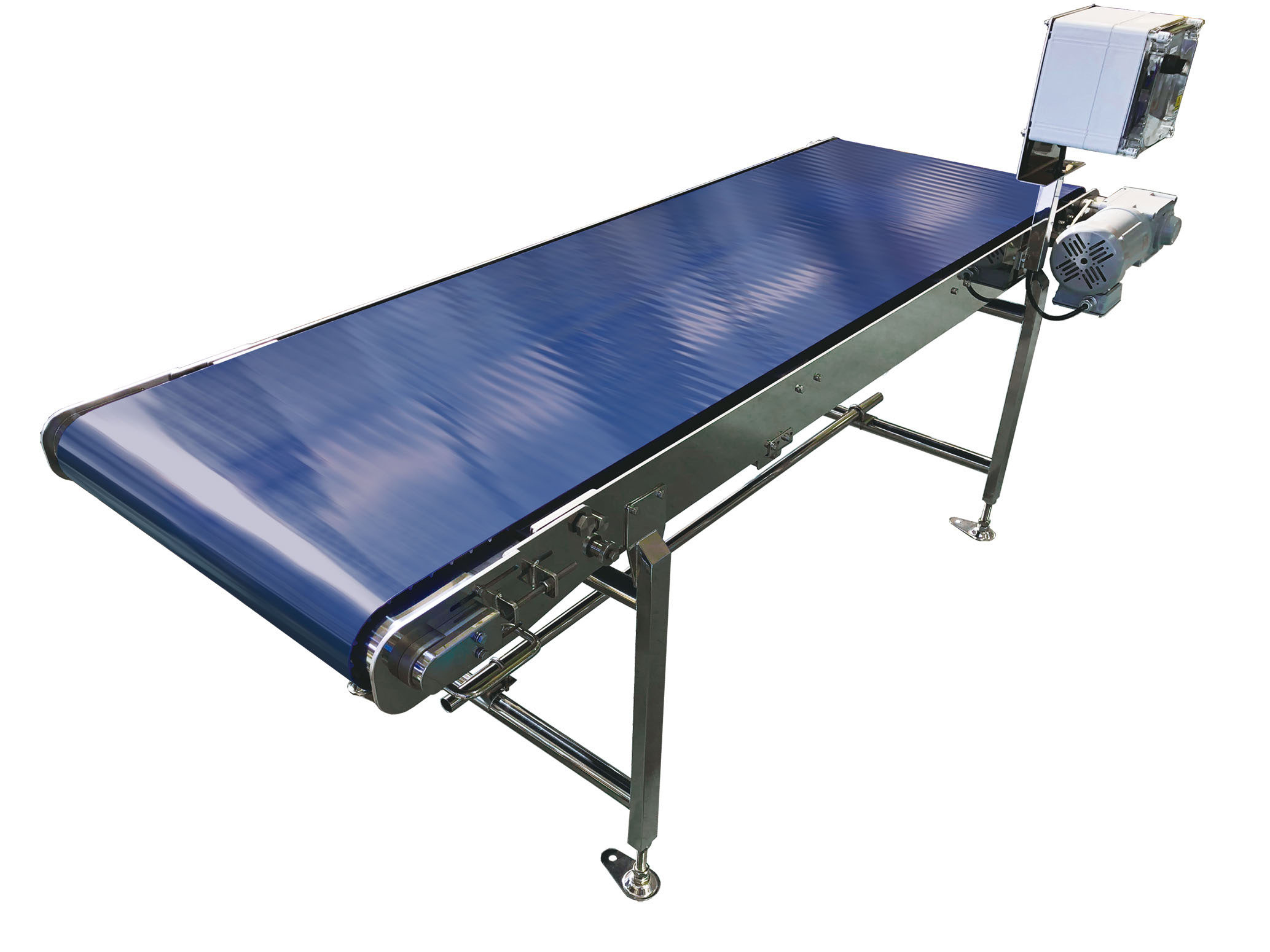

FHB
歯付ベルトコンベヤ
- 目安搬送質量
- 30 kg/台
- 呼称機長
- 100～600 cm
- 呼びベルト幅
- 200～600 mm
- スプロケット径
- φ102.7 mm
FHB
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
心線入りTPU一体型ベルトを採用した、歯付ベルトを使用。 歯付ベルトだから、水・油によるベルトとプーリとのスリップがなく確実に駆動します。 ベルトに特殊加工を施し、ベルトの蛇行を防止。 また、ベルト繊維の糸ほつれがありません。 ベルト緩め装置を標準装備しているので、洗浄が簡単に行えます。
FHB

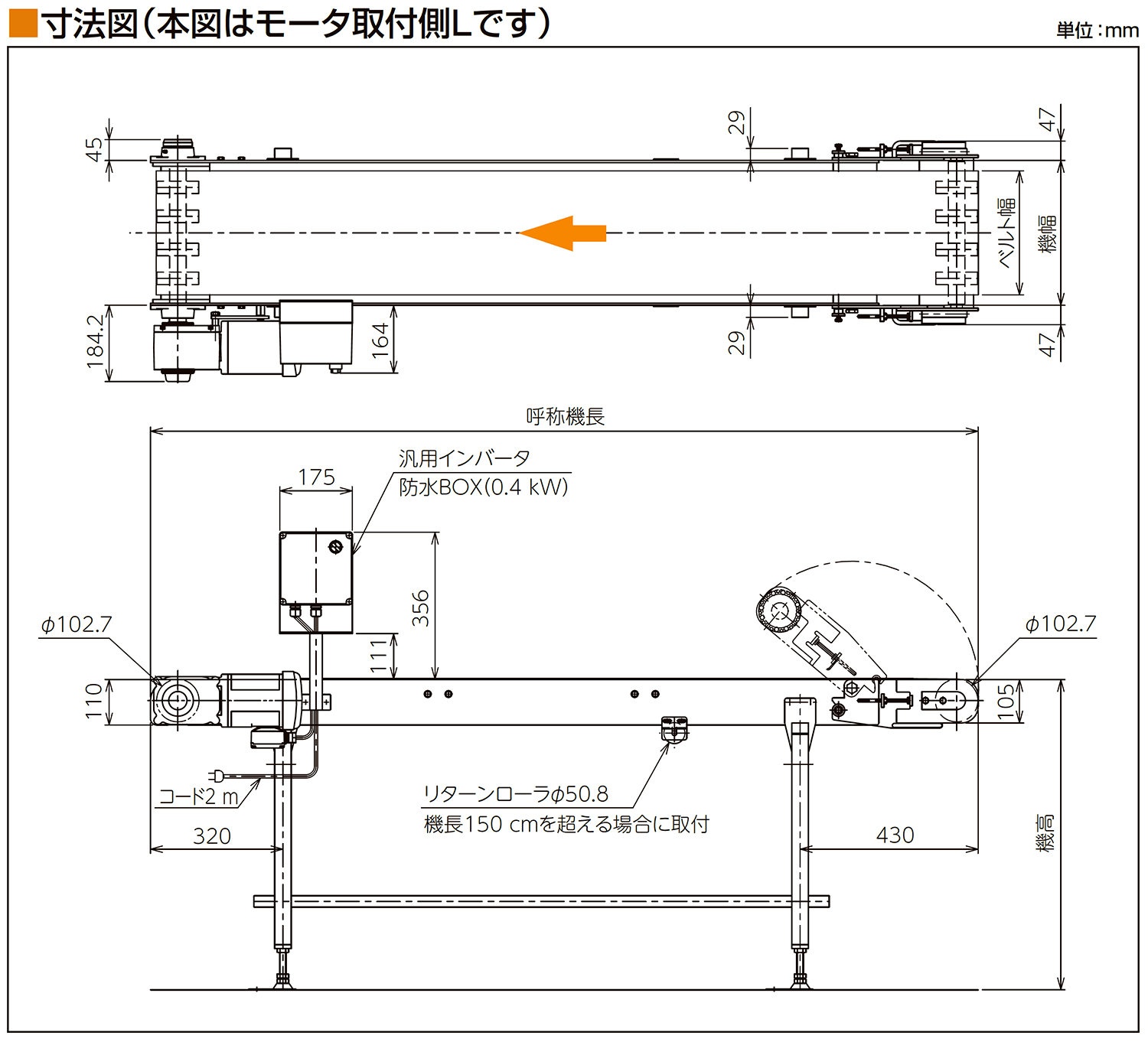

- 本体組立図：呼びベルト幅200 ㎜～600 ㎜、呼び機長100 ㎝以上～ 110 ㎝ 未満
-
- 図面
-
- 2D-CAD
- 本体組立図：呼びベルト幅200 ㎜～600 ㎜、呼び機長110 ㎝以上～ 230 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：呼びベルト幅200 ㎜～600 ㎜、呼び機長230 ㎝を超え 300 ㎝以下
-
- 図面
-
- 2D-CAD
- 本体組立図：呼びベルト幅200 ㎜～600 ㎜、呼び機長300 ㎝を超え 400 ㎝以下
-
- 図面
-
- 2D-CAD
- 本体組立図：呼びベルト幅200 ㎜～600 ㎜、呼び機長400 ㎝を超え 500 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：呼びベルト幅200 ㎜～600 ㎜、呼び機長500 ㎝を超え 600 ㎝以下
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FHB-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FHB-HPA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-LBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB1A
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB1C
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB2A
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB2C
-
- 図面
-
- 2D-CAD
FHB

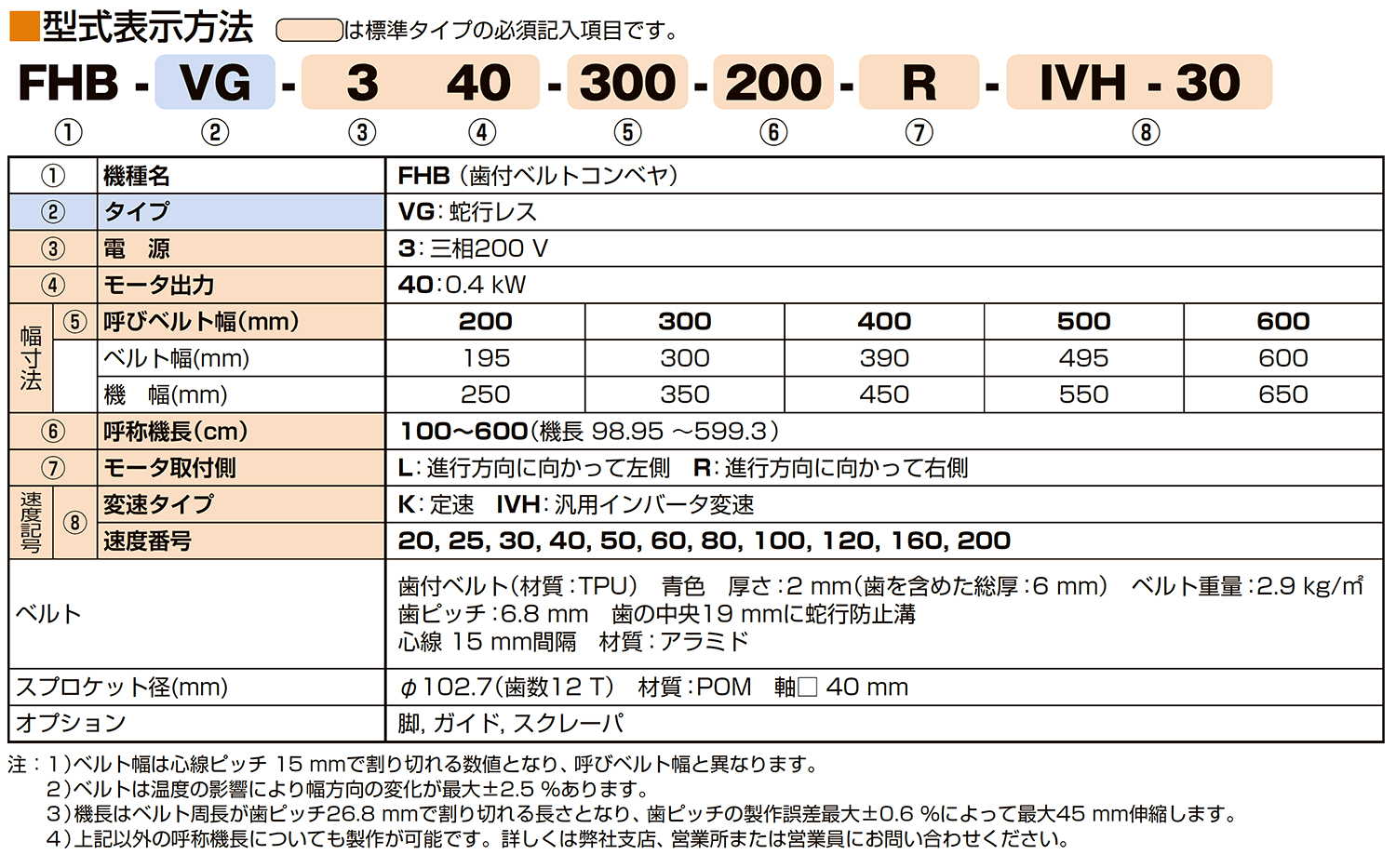

型式表示方法
■は標準タイプの必須記入事項です。
仕様
