G22H

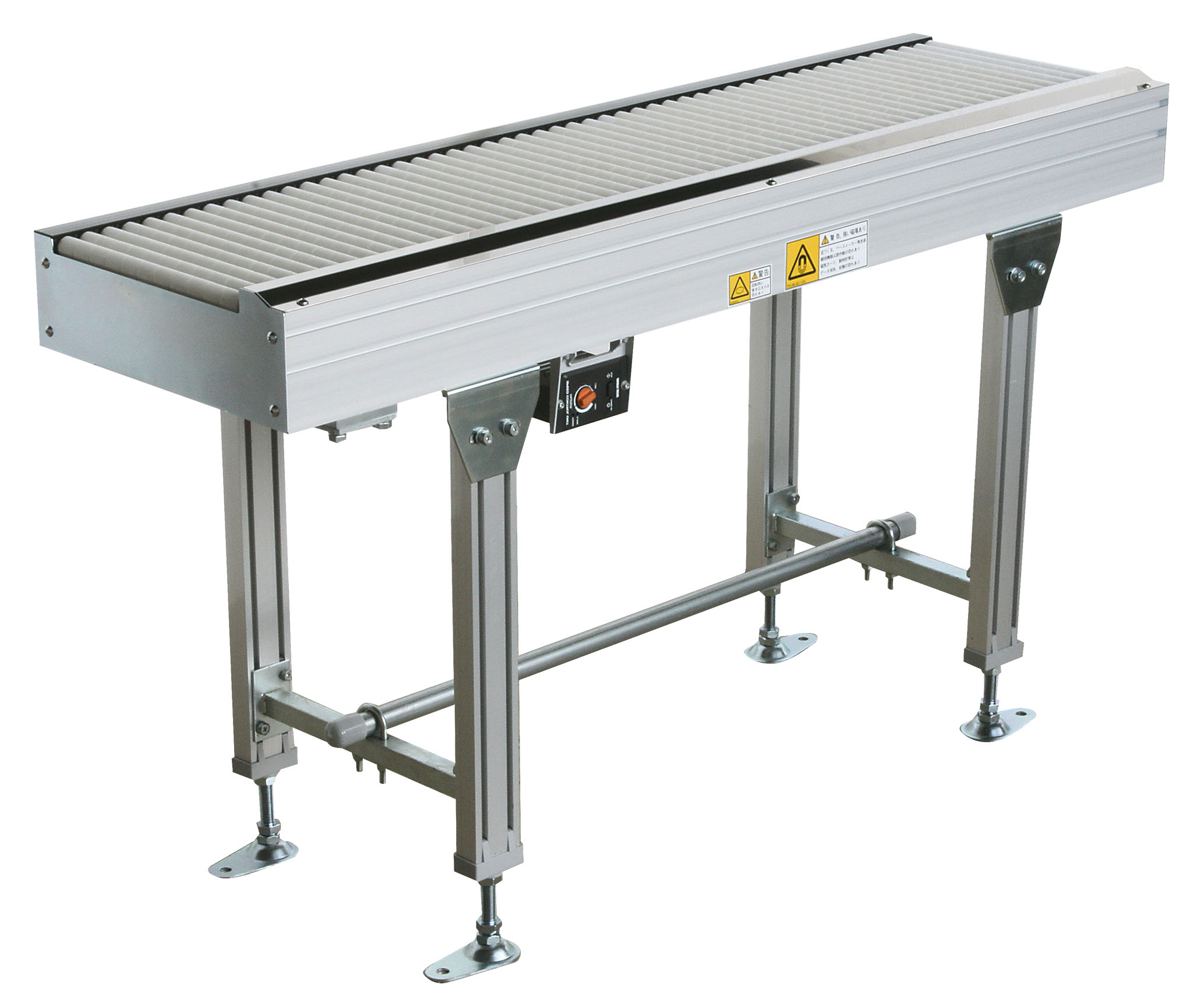

非接触駆動中荷重搬送アキュームローラコンベヤ
- 目安搬送質量
- 40 kg/m
- 機長
- 100～300 cm
- 呼び幅
- 300～1300 mm
- ローラ径・ピッチ
- φ22 mm・25P、35P
G22H
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
G22H

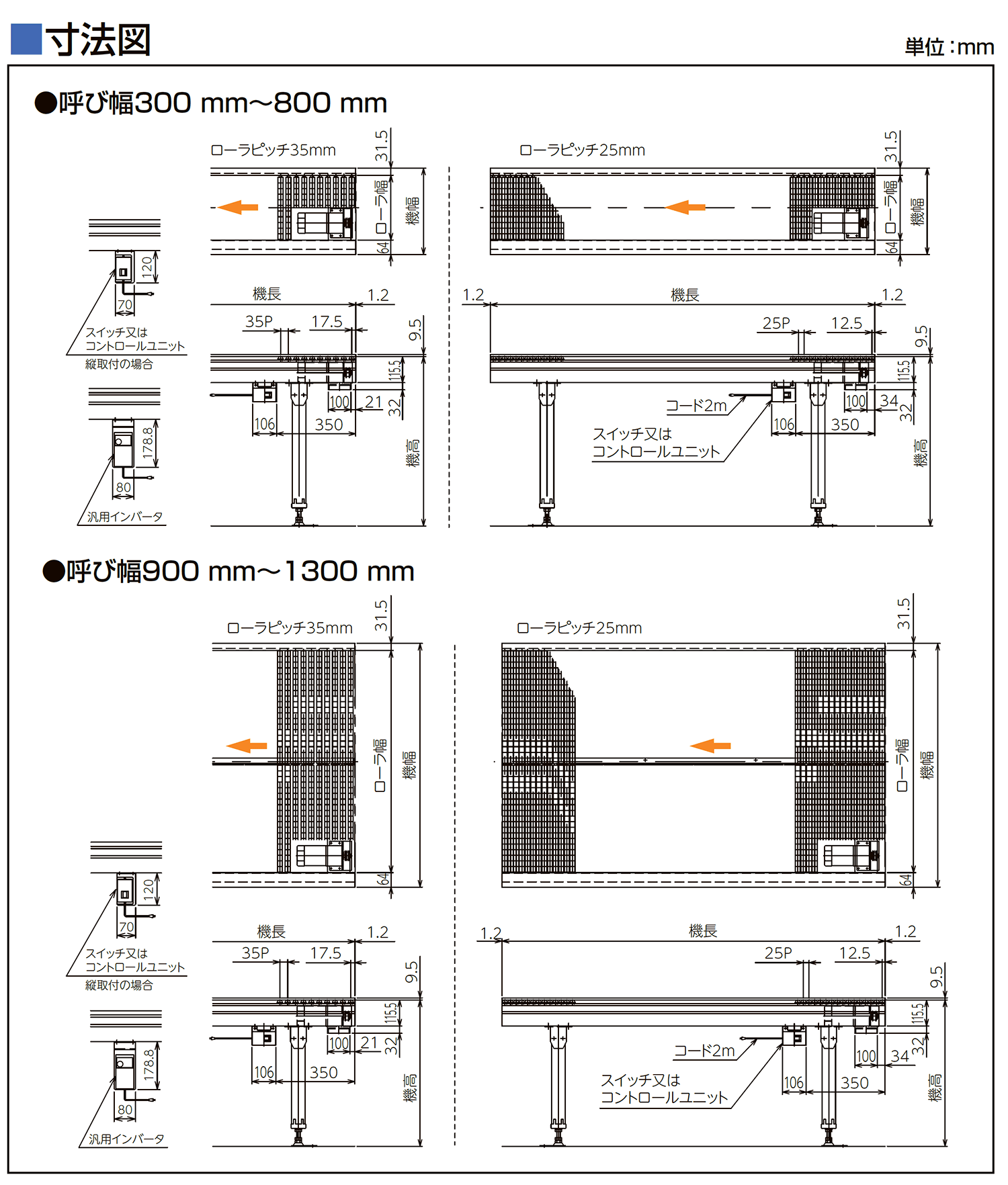

- 本体組立図：25ピッチタイプ 呼び幅 300 mm以上 800 mm以下、機長 100 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：25ピッチタイプ幅広 呼び幅 900 mm以上 1300 mmまで、機長 100 cm、 200 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：35ピッチタイプ 呼び幅 300 mm以上 800 mm以下、機長 100 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：35ピッチタイプ幅広 呼び幅 900 mm以上 1300 mmまで、機長 100 cm、 200 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 組立図：オプション(GSTP ストッパ 昇降ストローク 25 mm)
-
- 図面
-
- 2D-CAD
- 組立図：オプション(GSTP ストッパ 昇降ストローク 50 mm)
-
- 図面
-
- 2D-CAD
- 組立図：オプション(トランスファ 75P、150Pタイプ)
-
- 図面
-
- 2D-CAD
- 組立図：オプション(トランスファ 100P、200Pタイプ)
-
- 図面
-
- 2D-CAD
- HT1A・I3・I2型フレーム用ガイド：オプション(G1 G4 AG1 PG1AG7-P AG7 PG7-P PG7)
-
- 図面
-
- 2D-CAD
- 水平脚 HA2型：オプション
-
- 図面
-
- 2D-CAD
G22H

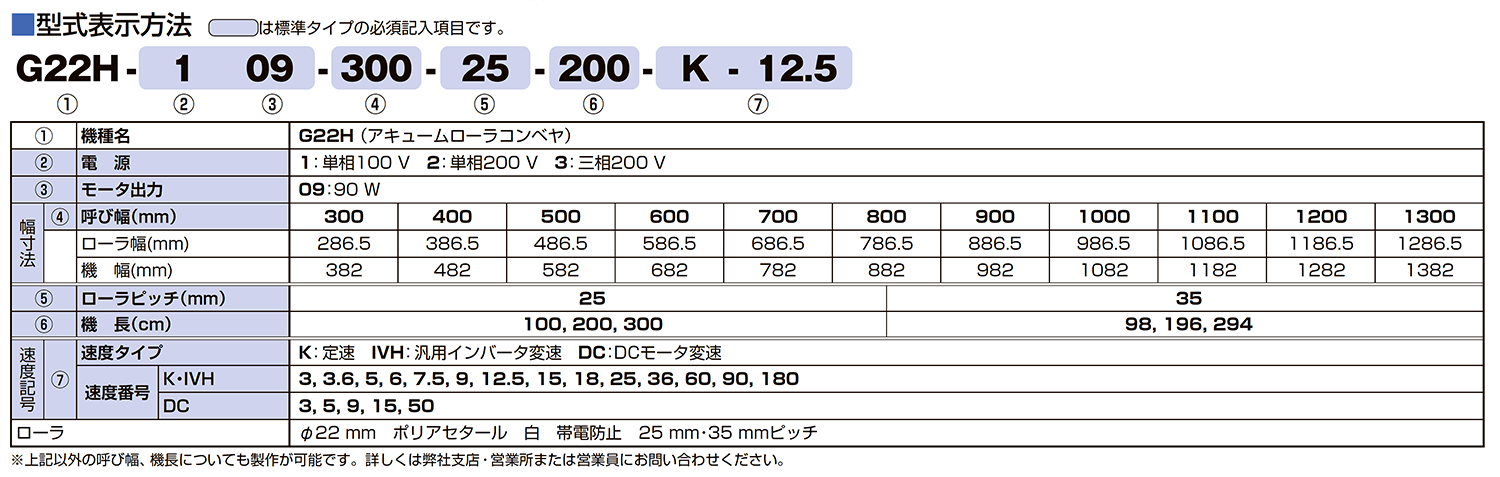

型式表示方法
■は標準タイプの必須記入事項です。
仕様
