GBC
クリップ駆動カーブベルトコンベヤ
- 目安搬送質量
- 3 kg/台(ベルト幅 100・150)
- ベルト幅
- 100~600 mm
- テールローラ
- φ20 mm
- 角 度
- 90°
GBC-90°
クリップ駆動を使用した90°タイプのコンベヤです。 姿・形は従来機と変わりませんが、水・粉・油への耐久性の向上を実現しました。
GBC-90°
- 本体組立図:90°HSベルト幅 100 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°HSベルト幅 150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°HSベルト幅 200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°HSベルト幅 300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°HSベルト幅 400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°HSベルト幅 500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°HSベルト幅 600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°UDベルト幅 100 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°UDベルト幅 150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°UDベルト幅 200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°UDベルト幅 300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°UDベルト幅 400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°UDベルト幅 500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:90°UDベルト幅 600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:高速タイプ 90°呼びベルト幅 200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:高速タイプ 90°呼びベルト幅 300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:高速タイプ 90°呼びベルト幅 400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:高速タイプ 90°呼びベルト幅 500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:高速タイプ 90°呼びベルト幅 600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅200 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅300 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅400 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅500 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅600 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅200 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅300 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅400 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅500 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ HS 呼びベルト幅600 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅200 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅300 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅400 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅500 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅600 mm 手動式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅200 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅300 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅400 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅500 mm シリンダ式
-
- 図面
-
- 2D-CAD
- 本体組立図:正逆切替タイプ UD 呼びベルト幅600 mm シリンダ式
-
- 図面
-
- 2D-CAD

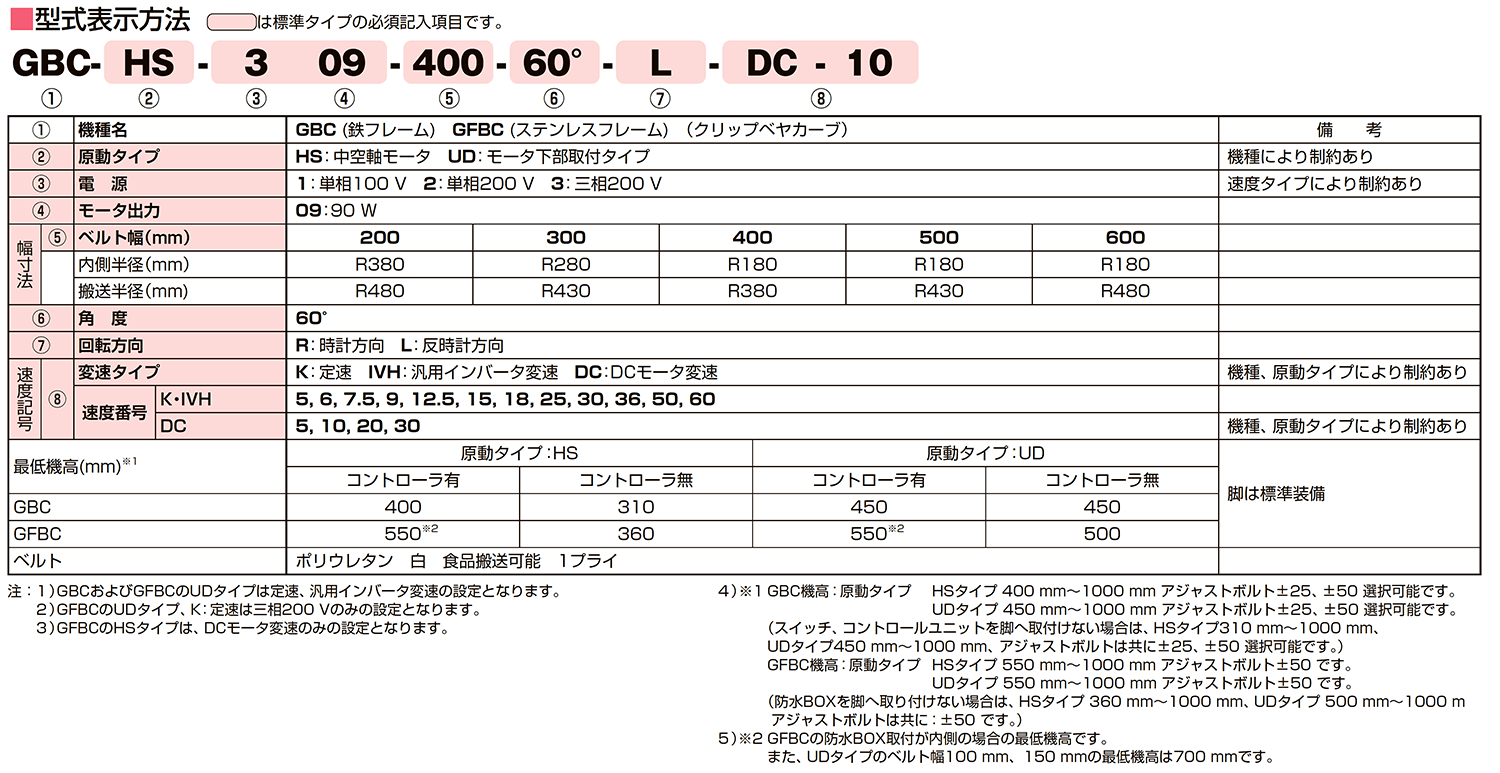

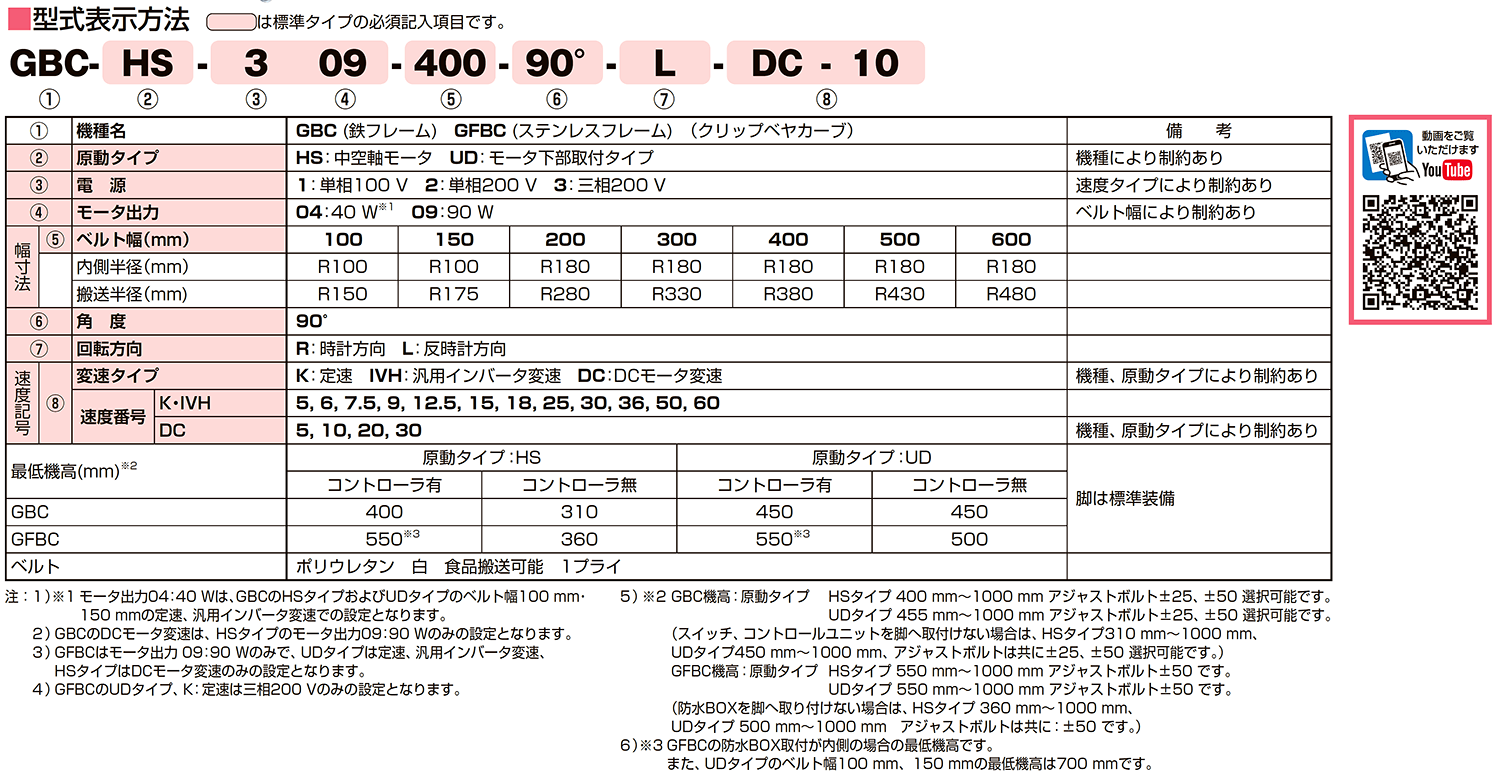

型式表示方法
■は標準タイプの必須記入事項です。

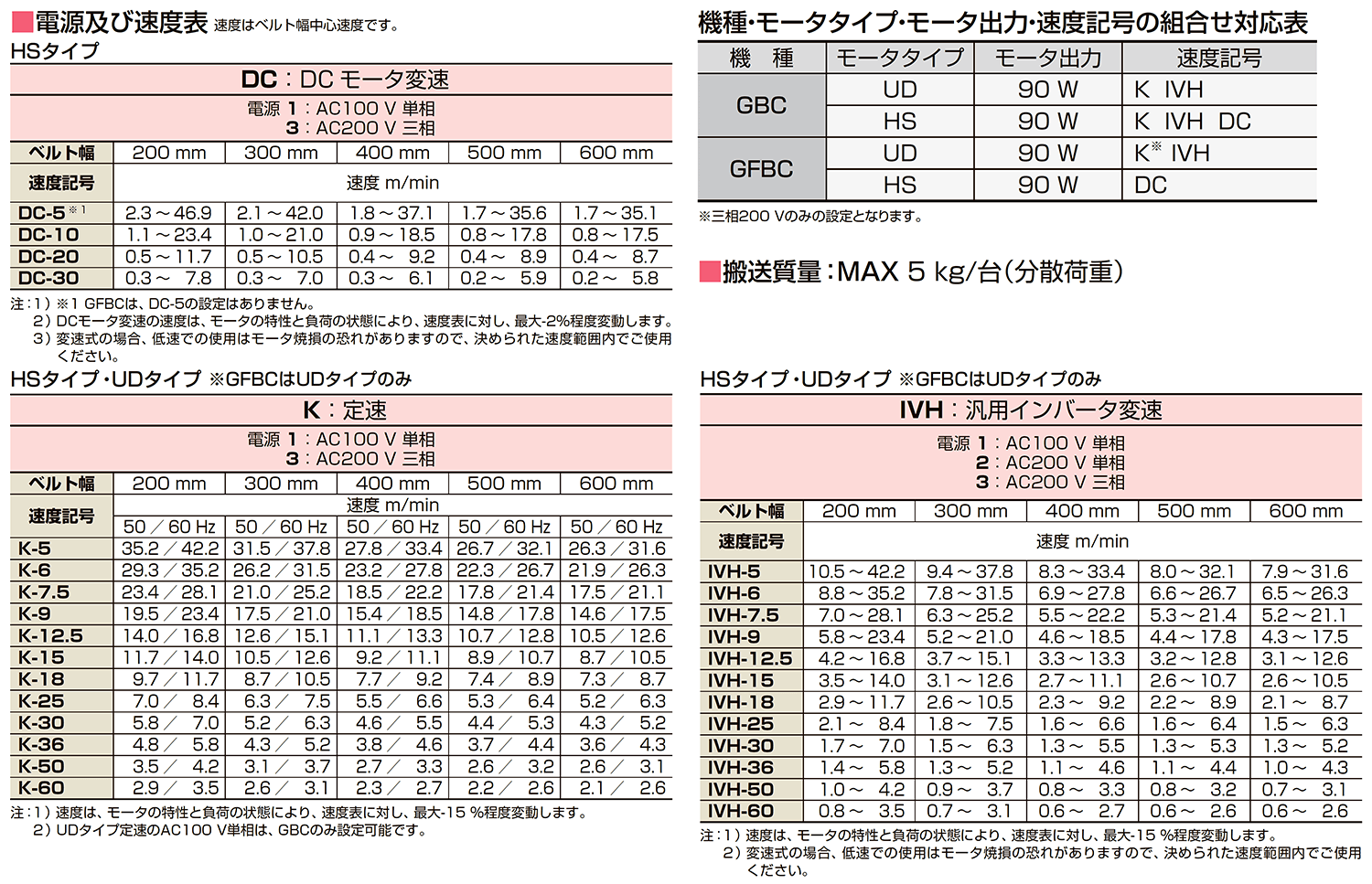

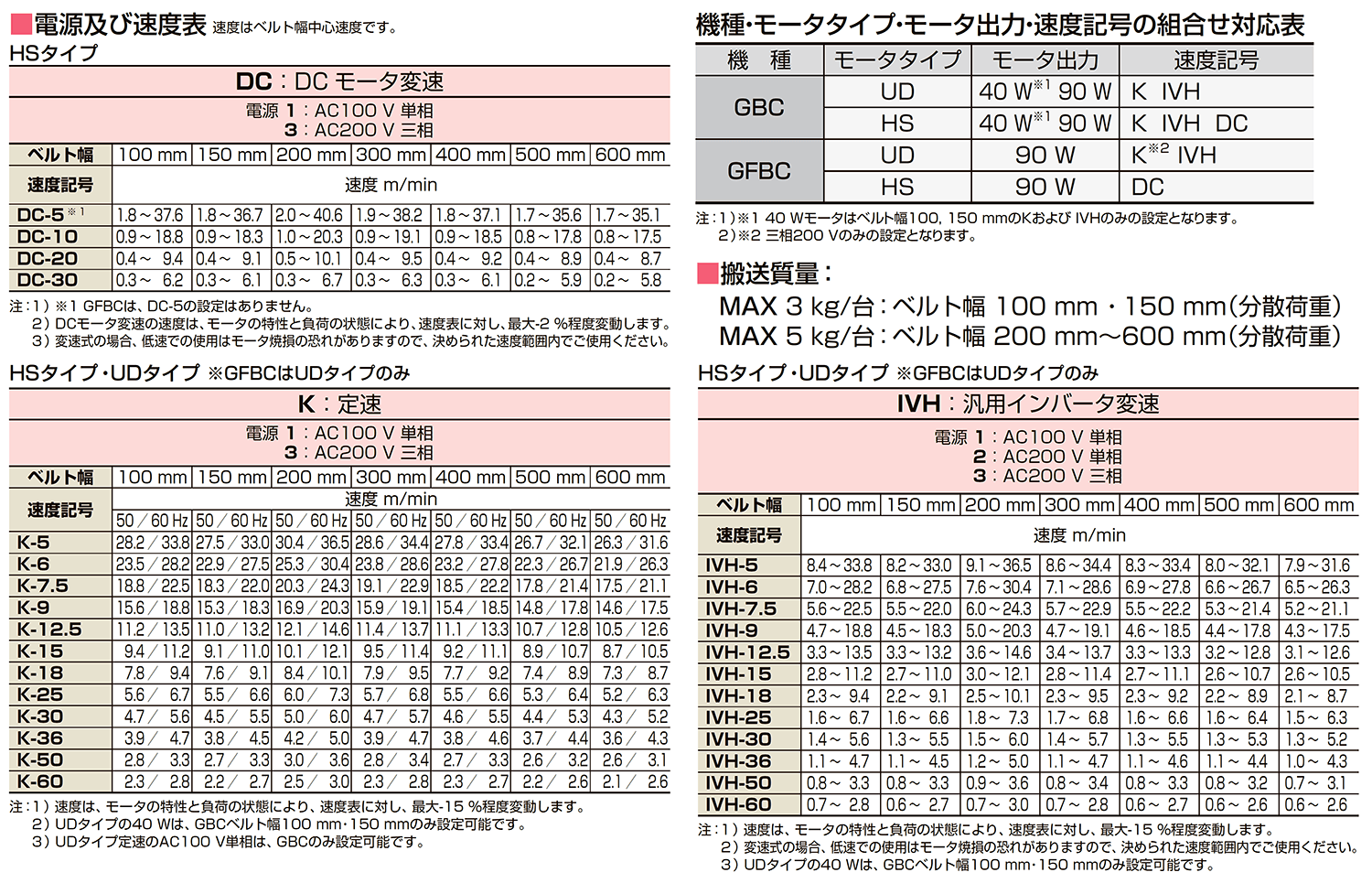

仕様
GBC-60°
クリップ駆動の原理をそのままに、60°のカーブを実現しました。 クリップ駆動の性質上、200、300 mm幅と400、500、600 mm幅の内側半径が異なりますのでご注意ください。
GBC-60°
- 本体組立図:60°HSベルト幅 200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°HSベルト幅 300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°HSベルト幅 400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°HSベルト幅 500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°HSベルト幅 600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°UDベルト幅 200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°UDベルト幅 300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°UDベルト幅 400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°UDベルト幅 500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:60°UDベルト幅 600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
型式表示方法
■は標準タイプの必須記入事項です。

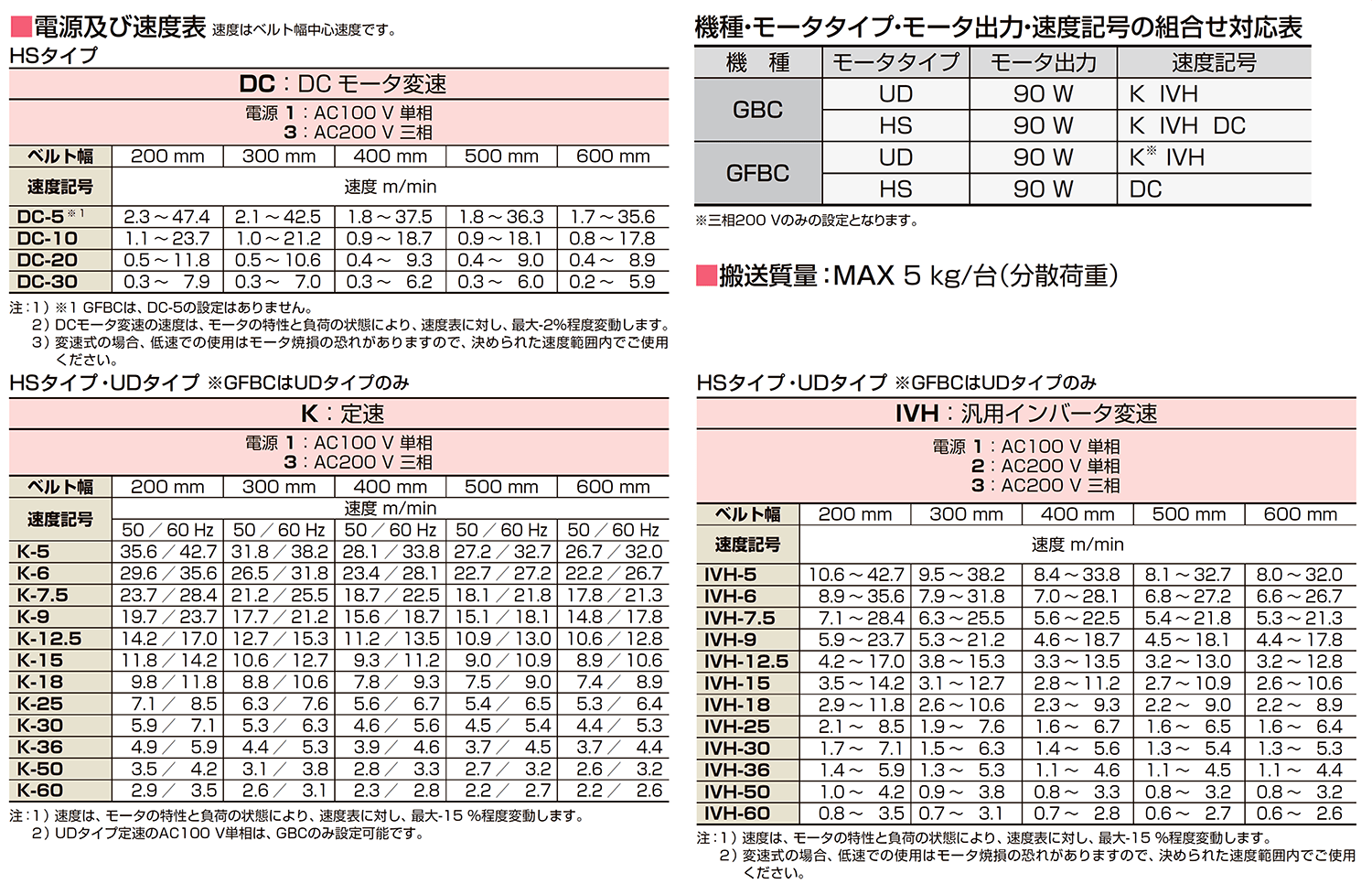

仕様
GBC-45°
クリップ駆動の原理をそのままに、45°のカーブを実現しました。 クリップ駆動の性質上、200、300 mm幅と400、500、600 mm幅の内側半径が異なりますのでご注意ください。
GBC-45°
- 本体組立図:45°HSベルト幅 200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°HSベルト幅 300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°HSベルト幅 400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°HSベルト幅 500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°HSベルト幅 600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°UDベルト幅 200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°UDベルト幅 300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°UDベルト幅 400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°UDベルト幅 500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図:45°UDベルト幅 600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD

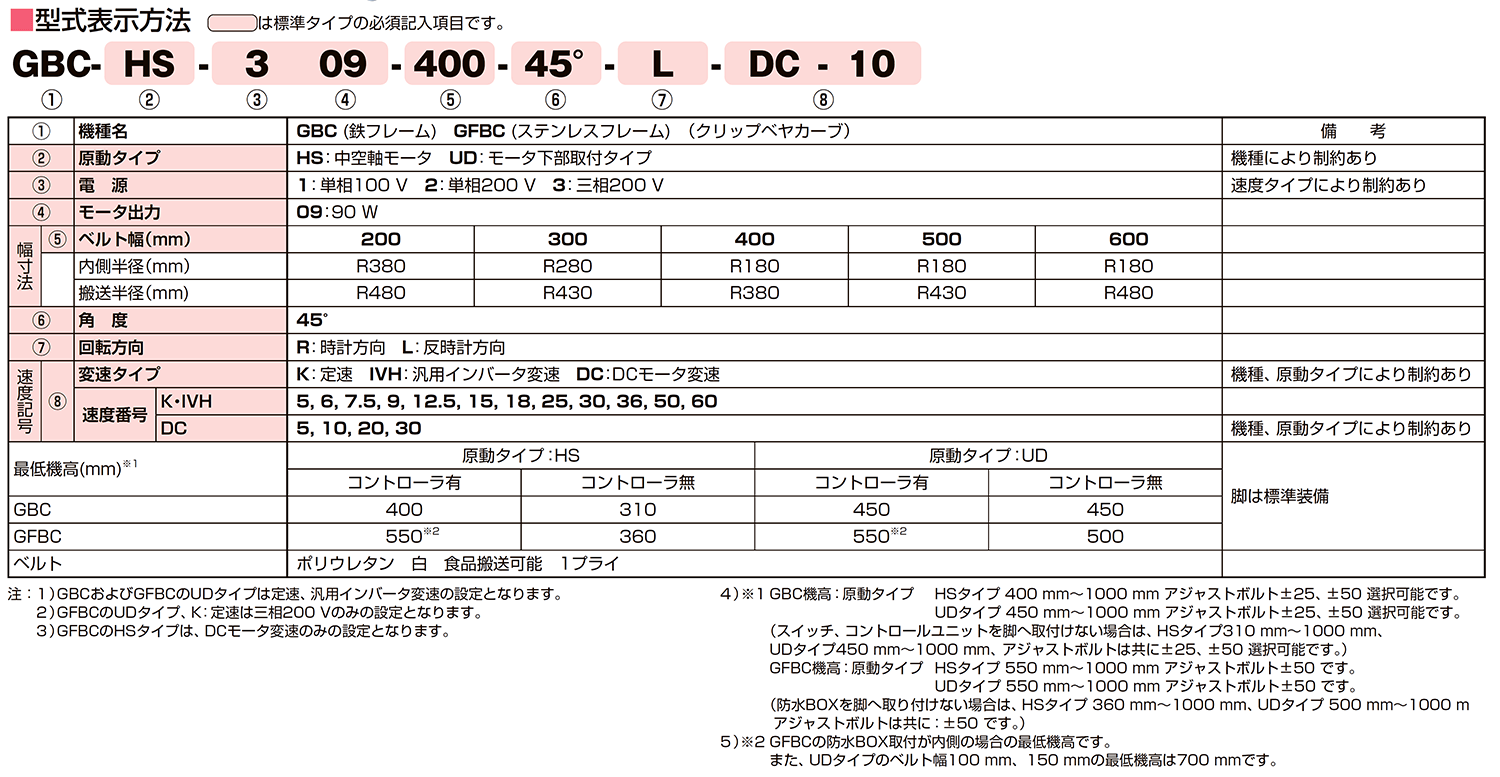

型式表示方法
■は標準タイプの必須記入事項です。
