MBC3
簡易ベルト着脱カーブベルトコンベヤ
- 目安搬送質量
- 17 kg/台（分散搬送）
- ベルト幅
- 300～600 mm
- テールローラ
- φ20ストレートローラ
- フレーム
- 鉄
MBC3
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
駆動方式に特長を持たせたベルトカーブコンベヤ。両側のテールローラはφ20のストレートローラを使用しているため小さな搬送物でも乗り移りがスムーズです。ベルトの取外しも特殊な工具を使わず簡単に行えます。
MBC3
- 本体組立図：45°HSベルト幅300 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°HSベルト幅400 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°HSベルト幅500 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°HSベルト幅600 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°UDベルト幅300 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°UDベルト幅400 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°UDベルト幅500 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°UDベルト幅600 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°HSベルト幅300 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°HSベルト幅400 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°HSベルト幅500 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°HSベルト幅600 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°UDベルト幅300 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°UDベルト幅400 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°UDベルト幅500 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°UDベルト幅600 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：90°HSベルト幅300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°HSベルト幅400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°HSベルト幅500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°HSベルト幅600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°UDベルト幅300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°UDベルト幅400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°UDベルト幅500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：90°UDベルト幅600 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MBC3

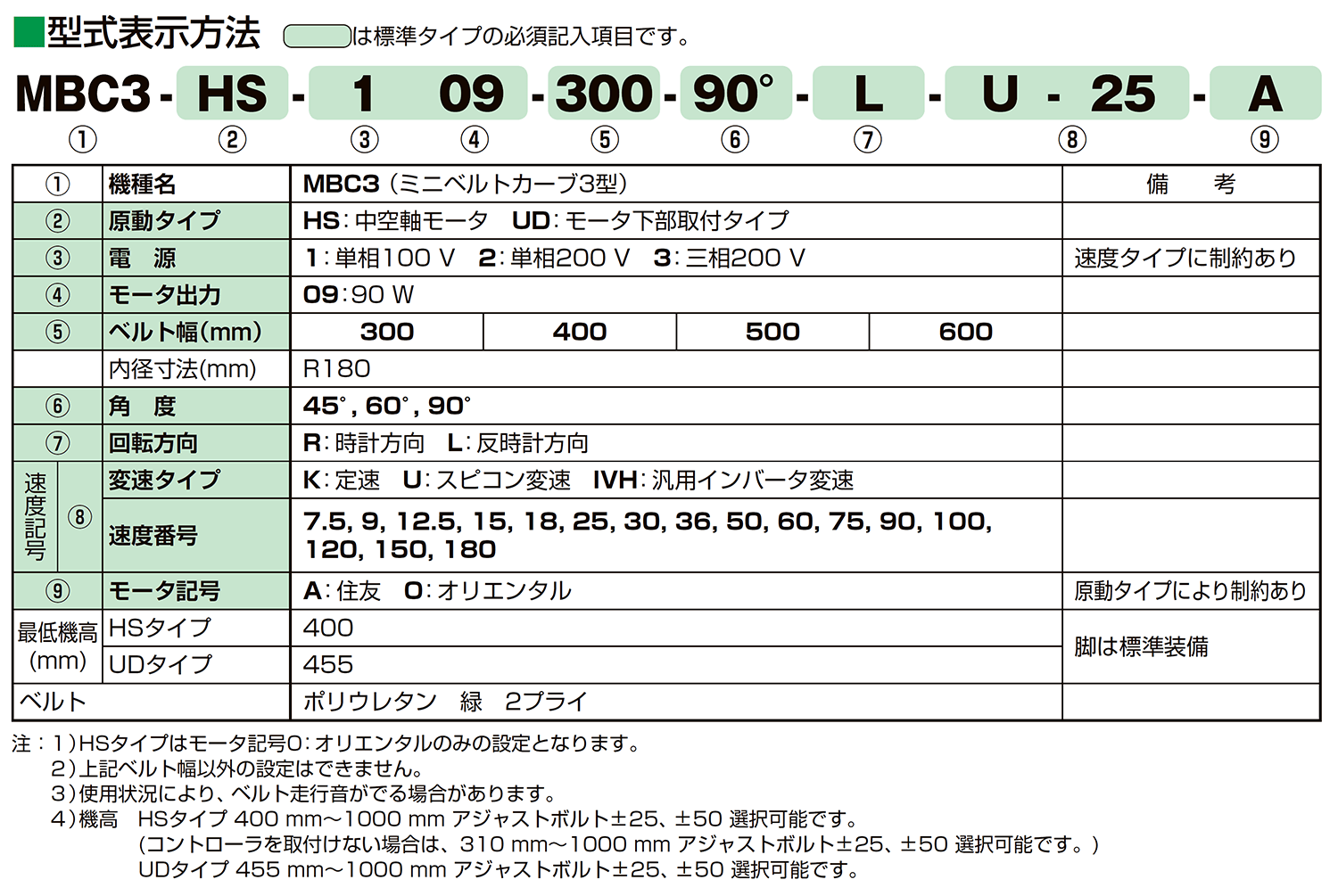

型式表示方法
■は標準タイプの必須記入事項です。

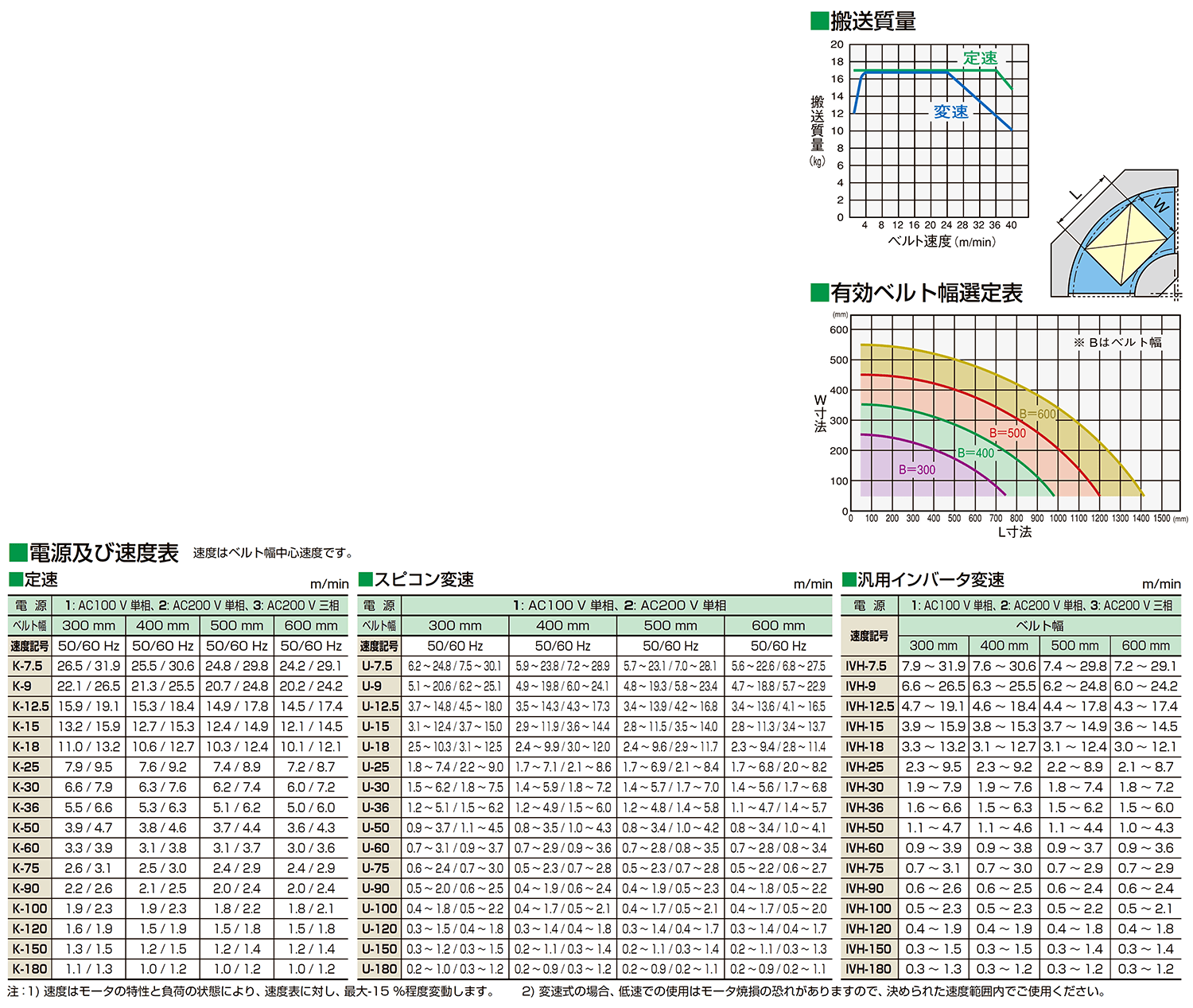

仕様
