MHC-H
パレット搬送用チェーンコンベヤ
- 目安搬送質量
- 1000 kg/台
- 機長
- 150～300 cm
- チェーンピッチ
- 720～1360 mm
- モータ出力
- 0.1 kW、 0.4 kW、 0.75 kW、 1.5 kW
MHC-H
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

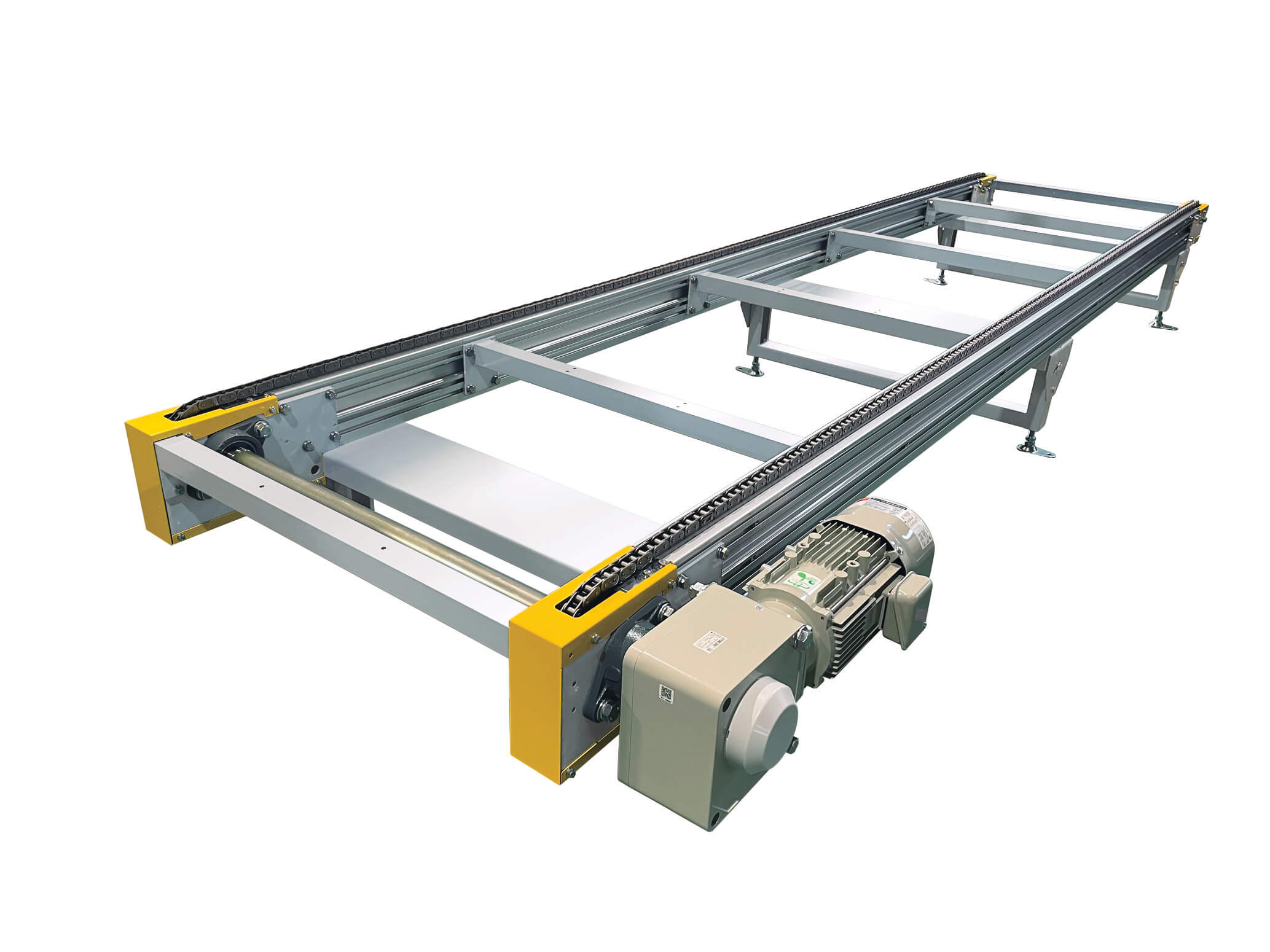

パレット搬送をメインとした重量用チェーンコンベヤ。 最大搬送質量1000 kg。 一般的パレットサイズに対応。
MHC-H

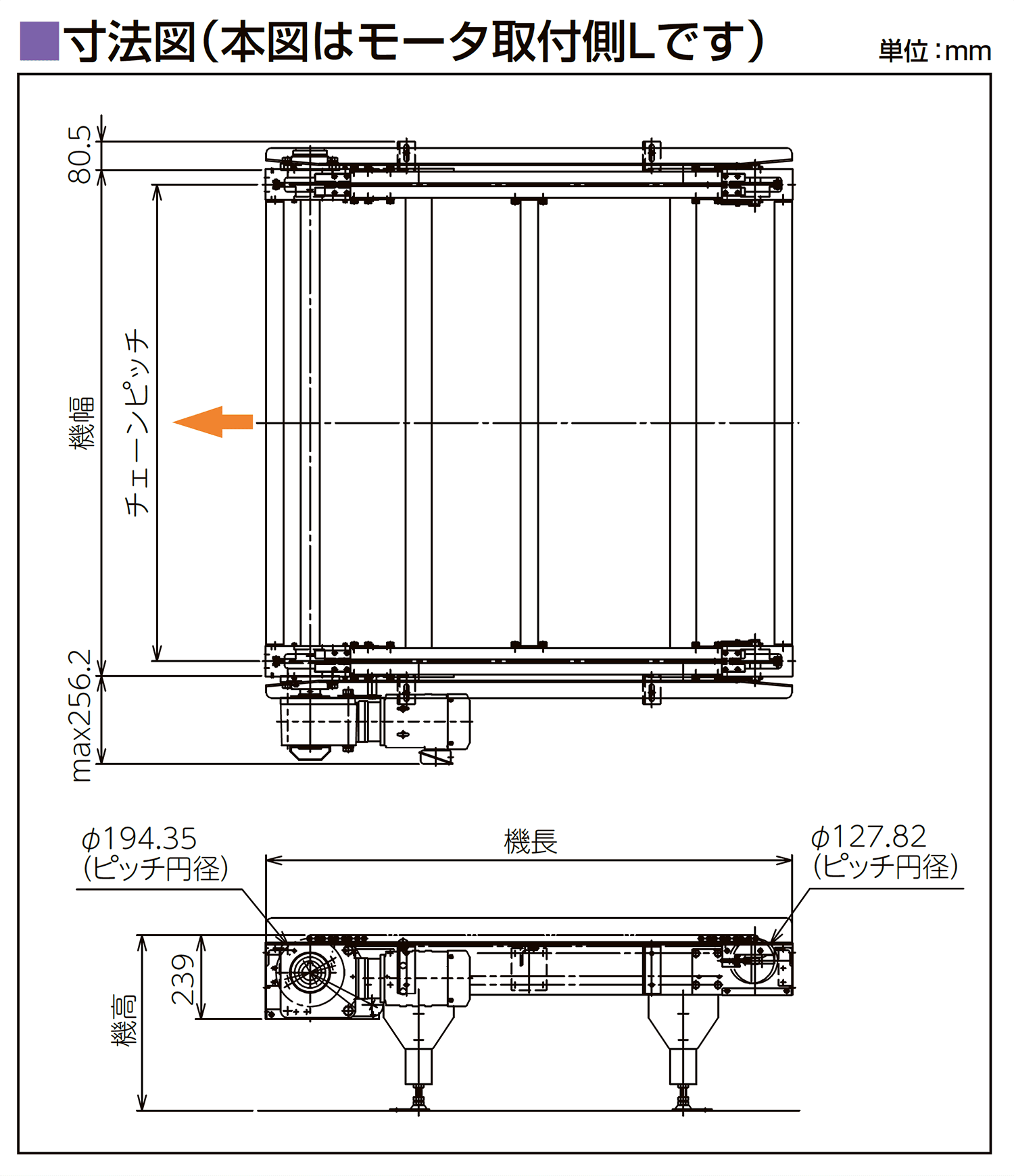

- 本体組立図：HSタイプ 機長300 cm、2列
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：HSタイプ 機長300 cm、3列
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：UDタイプ 機長300 cm、2列
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：UDタイプ 機長300 cm、3列
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：HS-Dタイプ 機長300 cm、2列
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 移載機：オプション（エアホース式）空パレット
-
- 図面
-
- 2D-CAD
- 移載機：オプション（エアホース式） 実パレット
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 移載機：オプション（カム式）空パレット
-
- 図面
-
- 2D-CAD
- 移載機：オプション（カム式）実パレット
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 脚：オプション
-
- 図面
-
- 2D-CAD
MHC-H

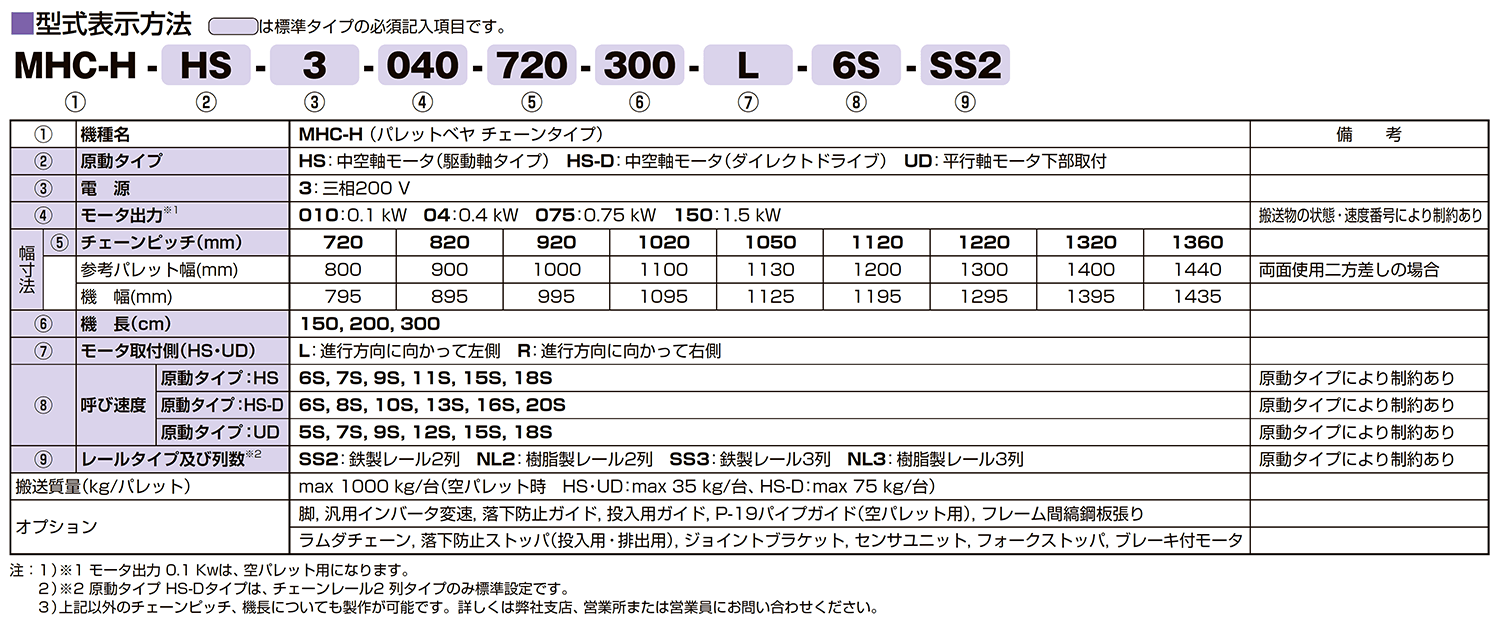

型式表示方法
■は標準タイプの必須記入事項です。
仕様
