MUB1
重量搬送用ベルトコンベヤ
- 目安搬送質量
- 50 kg/m
- ベルト幅
- 300～600 mm
- 機長
- 150～4000 cm
- テールローラ
- φ89.1 mm
MUB1
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
フレーム、駆動部等をリニューアルし、搬送用途を拡大させた重量搬送用ベルトコンベヤです。 最大機長40 ｍまで対応。 オプションを装着する事により、傾斜搬送も可能です。
MUB1

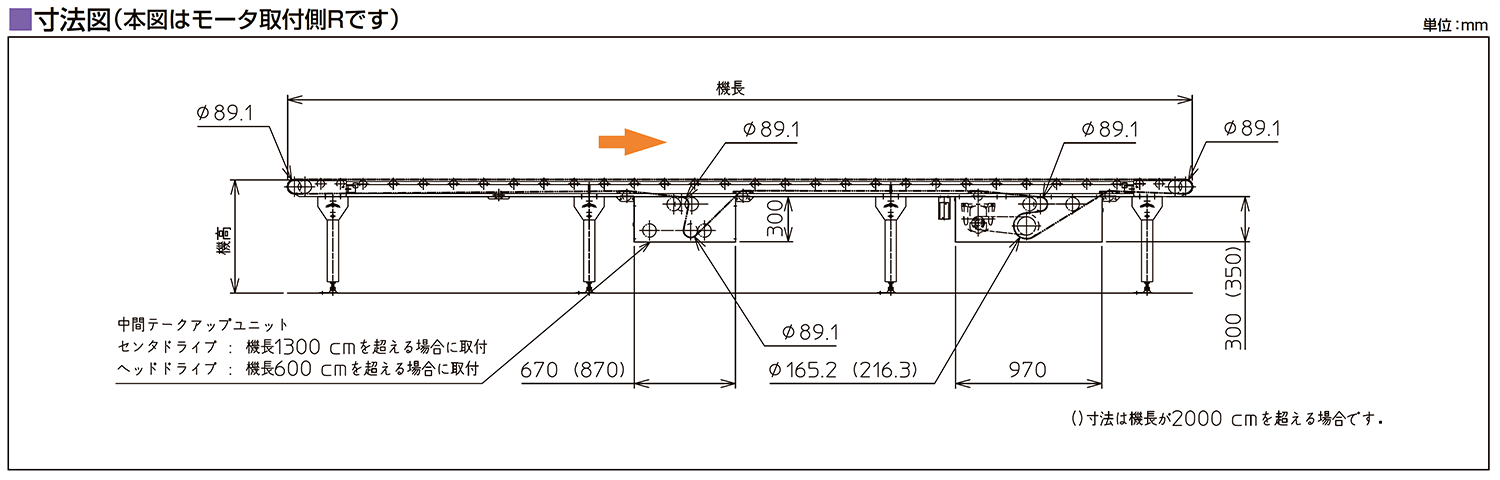

- 本体組立図：ヘッドドライブUDベルト幅300 mm～600 mm、呼称機長150 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：ヘッドドライブUDベルト幅300 mm～600 mm、呼称機長300 cmを超え400 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：ヘッドドライブUDベルト幅300 mm～600 mm、呼称機長400 cmを超え4000 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：ヘッドドライブHSベルト幅300 mm～600 mm、呼称機長150 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：ヘッドドライブHSベルト幅300 mm～600 mm、呼称機長300 cmを超え400 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：ヘッドドライブHSベルト幅300 mm～600 mm、呼称機長400 cmを超え4000 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：センタドライブ ベルト幅300 mm～600 mm、機長250 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：センタドライブ ベルト幅300 mm～600 mm、機長300 cmを超え400 cm以下
-
- 図面
-
- 2D-CAD
- 本体組立図：センタドライブ ベルト幅300 mm～600 mm、機長400 cmを超え4000 cm以下
-
- 図面
-
- 2D-CAD
MUB1

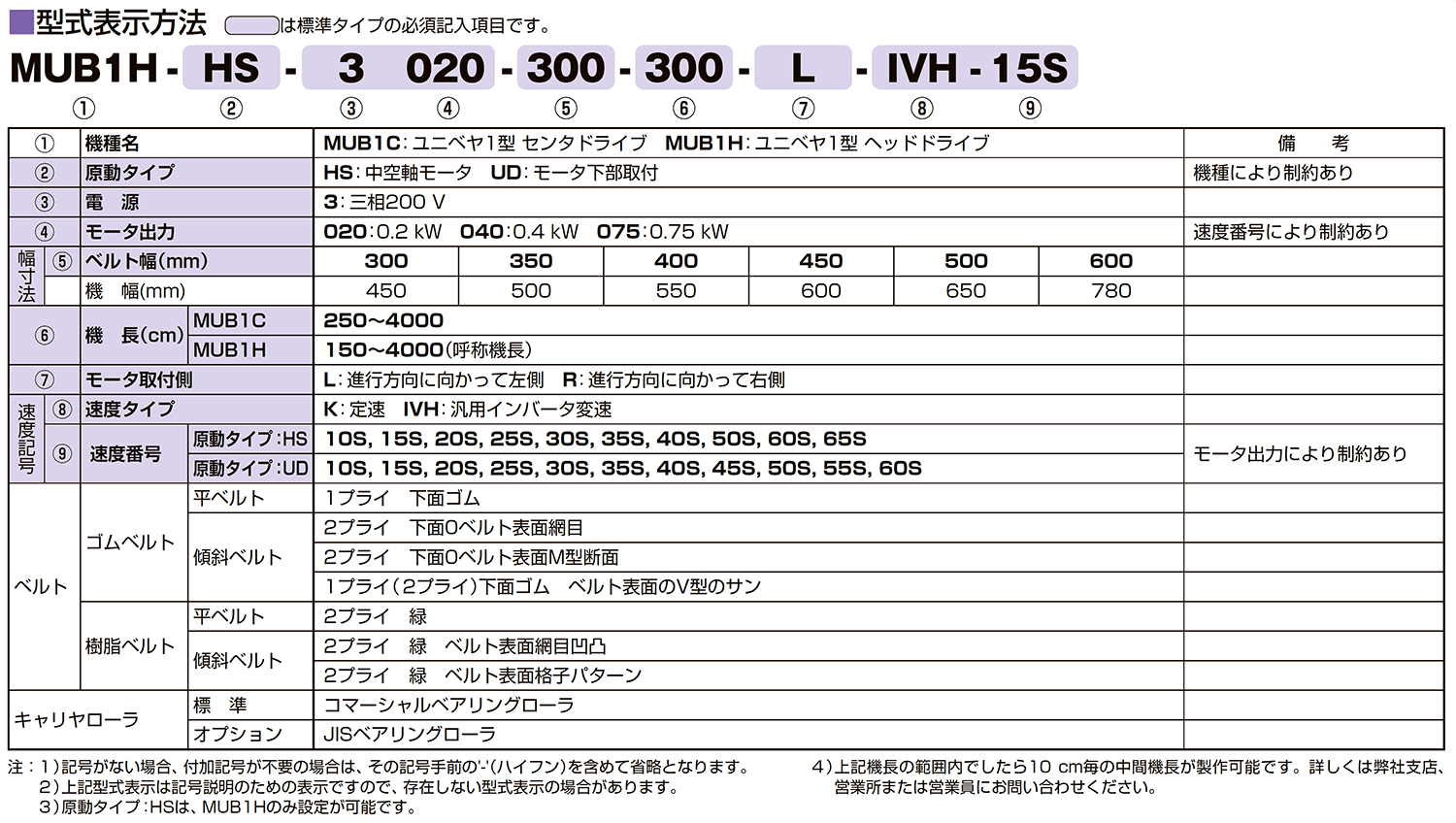

型式表示方法
■は標準タイプの必須記入事項です。

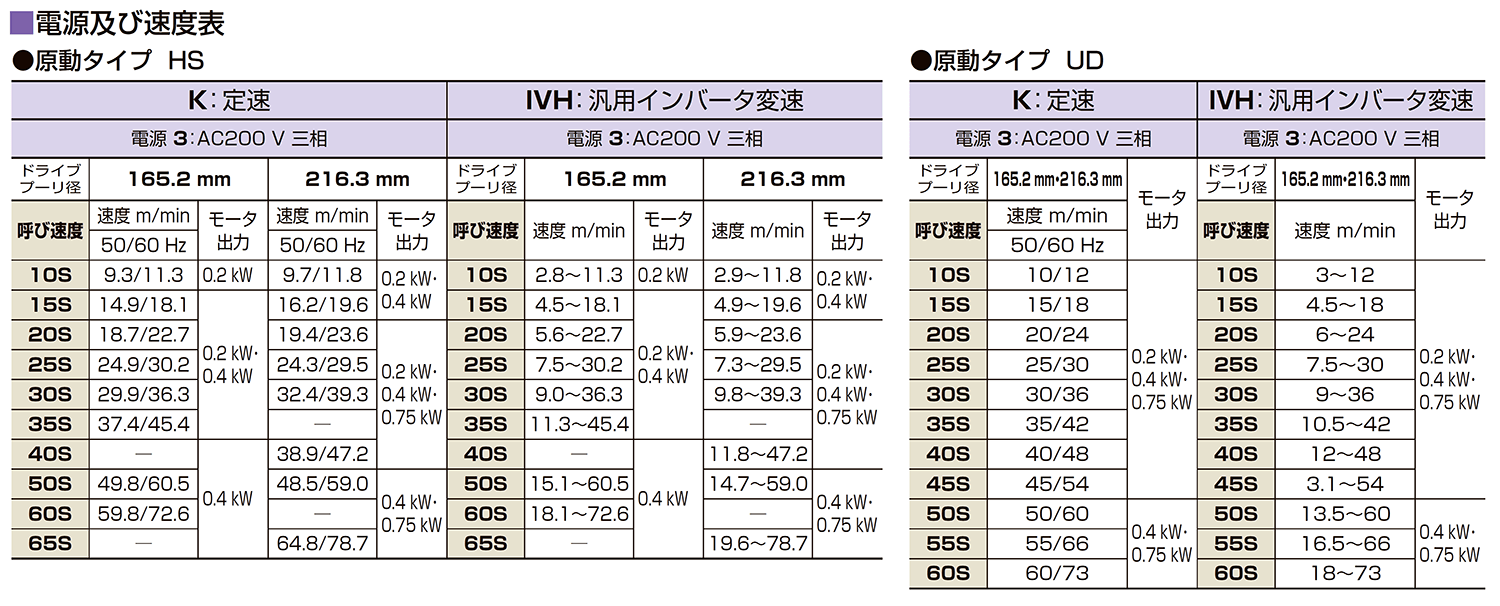

仕様
